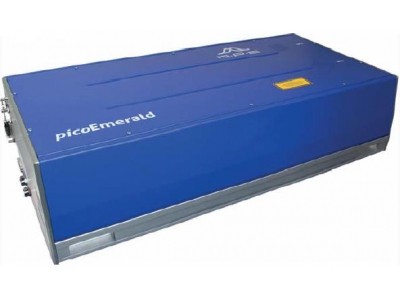

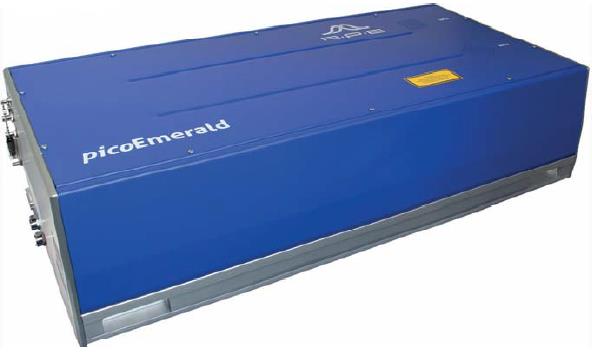

picoEmeraldTM
picoEmeraldTM首次實現了近紅外皮秒光源的全自動調諧。該產品基于APE傳統的OPO設計理念，結合電控自動化的專業技術，才造就了在生物醫療或物理實驗中使用方便的picoEmeraldTM。
picoEmeraldTM集成了泵浦源，一體化設計，通過GUI用戶接口和計算機相連。可以通過用戶軟件來實現遠程控制。
主要參數：
|
|
信號光（Signal） |
閑頻光 |
|
調諧范圍 |
720~990nm |
1150~2030nm |
|
輸出功率 |
>0.6W@（750~990nm） |
>0.5W@（1150~1350nm） |
|
1064nm功率 |
>0.75W |
|
|
Δν Signal-Idler |
1400~9000cm-1 |
|
|
Δν Signal-1064 nm |
700~3400cm-1 |
|
|
脈沖寬度 |
約5~6ps |
|
|
帶寬 |
典型值0.3~0.4nm |
|
|
重復頻率 |
大約80MHz |
|
|
光束質量M2 |
<1.2（典型值1.1） |
|
|
偏振態 |
水平線偏 |
|
|
激光頭尺寸，mm |
910×225×470（W×H×D） |
|
|
控制器尺寸，mm |
500×500×500（W×H×D） |
|
※可以選擇信號光于閑頻光或信號光于1064nm光同口輸出。
picoEmeraldTMS
picoEmeraldTM首次實現了近紅外皮秒光源的全自動調諧。picoEmeraldTMS集成了新的2ps脈寬泵浦源，線寬只有10cm-1。而原始版本的picoEmeraldTM脈寬是6ps。該產品基于APE傳統的OPO設計理念，結合電控自動化的專業技術，才造就了在生物醫療或物理實驗中使用方便的picoEmeraldTM。
picoEmeraldTMS脈寬更短，信號更強，在ps級相干拉曼測量下將獲得更高的光譜分辨率。
主要參數：
|
|
信號光（Signal） |
閑頻光 |
|
調諧范圍 |
700~960nm |
1120~1950nm |
|
輸出功率 |
>0.5W@（750~990nm） |
>0.4W@（1150~1350nm） |
|
1064nm功率 |
>0.7W |
|
|
Δν Signal-Idler |
1440~9000cm-1 |
|
|
Δν Signal-1064 nm |
720~4500cm-1 |
|
|
脈沖寬度 |
約2ps |
|
|
帶寬 |
<1nm |
|
|
重復頻率 |
大約80MHz |
|
|
光束質量M2 |
<1.2（典型值1.2） |
|
|
偏振態 |
水平線偏 |
|
|
激光頭尺寸，mm |
945×360×470（W×H×D） |
|
|
水冷機尺寸，mm |
197×330×279（W×H×D） |
|
※可以選擇信號光于閑頻光或信號光于1031nm光同口輸出。

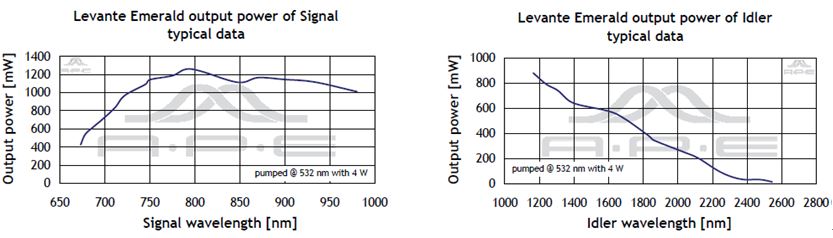

Levante Emerald OPO
Levante Emerald是APE公司推出的超快光參量振蕩器（OPO），該OPO已經將OPO光和泵浦光的基頻光進行了同步，很適合用于SRS（受激拉曼散射）和CARS（相干反斯托克斯散射）實驗中。該激光器采用Nd:YVO4的倍頻光532nm進行泵浦，產生690…990nm的信號光和1150…2300nm的閑頻光。
泵浦源532nm/4W/6ps：
|
|
信號光（Signal） |
閑頻光 |
|
調諧范圍 |
690（典型680）~990nm |
1150~2300（典型2450）nm |
|
輸出功率 |
>0.75W@（750~990nm） |
>0.6W@（1150~1350nm） |
|
Δν Signal-Idler |
1400~10000cm-1 |
|
|
Δν Signal-1064 nm |
700~5000cm-1 |
|
|
脈沖寬度 |
約5~6ps |
|
|
帶寬 |
典型值0.3~0.4nm |
|
|
重復頻率 |
大約80MHz，和泵浦激光器相同 |
|
|
光束質量M2 |
<1.2（典型值1.1） |
|
|
偏振態 |
水平線偏 |
|
|
激光頭尺寸, mm |
402×216×1139（W×H×D） |
|
|
控制器尺寸, mm |
267×180×312（W×H×D） |
|
產品應用：
· SRS（受激拉曼散射）
· CARS（相干反斯托克斯散射）
Levante IR picoseconds OPO
Levante IR OPO是APE公司推出的1064nm皮秒激光同步泵浦超快光參量振蕩器（OPO），該OPO采用固定波長的泵浦源，使其能獲得更高的輸出功率。同時，由于該OPO是窄帶OPO，因此，他可以通過外腔SHG倍頻，THG和頻或者DHG差頻的HarmonixX系列產品來產生250nm…16µm的波長。
泵浦源1064nm/10W/7ps：
|
|
信號光（Signal） |
閑頻光 |
|
調諧范圍 |
1390~1920nm |
2390~4500nm（選項） |
|
輸出功率 |
>2W@1600nm |
>0.75W@3um（選項） |
|
脈沖寬度 |
典型值6ps |
|
|
帶寬 |
典型值1nm |
|
|
重復頻率 |
大約80MHz，和泵浦激光器相同 |
|
|
激光頭尺寸, mm |
402×216×1139（W×H×D） |
|
|
控制器尺寸, mm |
267×180×312（W×H×D） |
|

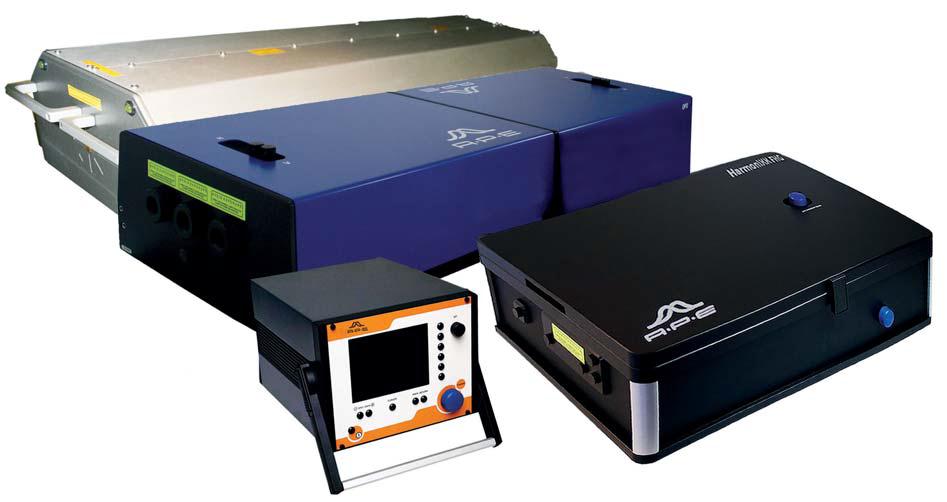

Levante IR femtosecond OPO
Levante IR femotosecond OPO是一款飛秒同步泵浦OPO。泵浦源波長約為1035nm。輸出的信號光，閑頻光，以及泵浦光都是同相位，無時差的。固定的波長是泵浦光源更簡單，輸出功率也更高。
泵浦源1035nm/6W/100fs
|
|
信號光（Signal） |
閑頻光 |
|
調諧范圍 |
1350~1950nm |
2210~4430nm（選項） |
|
輸出功率 |
1W@1500nm |
0.4W@3µm（選項） |
|
脈沖寬度 |
典型值200fs |
|
|
時間帶寬積 |
典型值1.5 |
|
|
重復頻率 |
大約80MHz，和泵浦激光器相同 |
|
|
激光頭尺寸, mm |
402×216×1139（W×H×D） |
|
|
控制器尺寸, mm |
267×180×312（W×H×D） |
|
※可選配Idler閑頻光輸出。
※可匹配其他泵浦源。
Levante Emerald HP OPO
德國APE公司提供Levante Emerald HP光參量振蕩器，使用20W@532nm皮秒激光器作為泵浦源，產生信頻光690-2300nm，輸出功率>6W@760-900nm，閑頻光1150-2300nm，輸出功率>3.5W@1150-1350nm。使用倍頻器HarmoniXX FHG(3+1)，通過THG與基頻光混頻產生四次諧波，可以獲得<195nm-215nm波長范圍。信頻光和閑頻光，共線輸出。電腦控制調諧。
技術指標：
|
泵浦激光參數 |
|
|
|
Levante Emerald HP |
532 nm/ 20 W/15 ps |
|
|
|
信頻光 |
閑頻光 |
|
調諧范圍 |
690 -990nm(典型值680) |
1150-2300nm (典型值2450) |
|
輸出功率 |
> 6 W @(750-990 nm) |
> 3.5 W @(1150-1350nm) |
|
光能差Signal-Idler |
1400 ... 10000 cm-1 |
|
|
光能差Signal-1064 nm |
700 ... 5000 cm-1 |
|
|
脈寬 |
~ 14-16ps |
|
|
光譜帶寬 (Signal) |
<0.1nm |
|
|
時間帶寬積 |
典型值0.6 |
|
|
重復頻率 |
約80 MHz(與泵浦激光器相同) |
|
|
M2值 |
< 1.2 (典型值1.1) |
|
|
偏振態 |
線偏 |
|
|
計算機接口 |
RS-232 |
|
|
Levante Emerald HP 交貨時內置光譜儀和可拆卸信頻光/閑頻光分束器 |
||
|
HarmoniXX FHG(3+1) |
|
|
FHG調諧范圍 |
<195-215nm |
|
FHG輸出功率 |
>5mW@207nm |
|
光譜帶寬 |
<0.1nm |
|
THG調諧范圍 |
<240->320nm |
|
THG輸出功率 |
>75mW@280-300nm |
