法國Photline的Y-JPX-LN系列集成光學電路高性能光學儀器設計的光纖陀螺儀。 專有Y光學分裂結(專利US7577322,FR2886414、JP2008542806 WO2006129035)提供了一個低插入損耗在幾個納米。質子交換波導的Y-JPX-LN國際石油公司生產過程,提供了一個高度偏振光輸出的設備。他們可以在嚴酷的環境下使用,并可作為裸芯片,引導芯片和封裝設備。

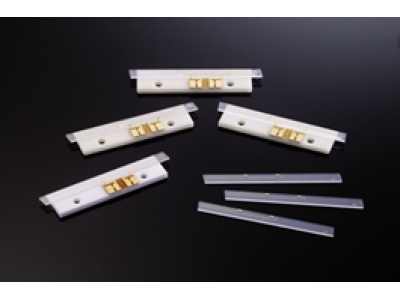

產品名稱：偏振三通接頭相位調制器
產品簡介：
法國Photline的Y-JPX-LN系列集成光學電路高性能光學儀器設計的光纖陀螺儀。
專有Y光學分裂結(專利US7577322,FR2886414、JP2008542806 WO2006129035)提供了一個低插入損耗在幾個納米。質子交換波導的Y-JPX-LN國際石油公司生產過程,提供了一個高度偏振光輸出的設備。他們可以在嚴酷的環境下使用,并可作為裸芯片,引導芯片和封裝設備。
|
產品特點：
超級極化抑制率
低驅動電壓
低插入損耗
|
應用范圍：
光纖陀螺
薩尼亞克干涉儀為基礎的傳感器
選件：
830nm設備 |
技術參數:
|
型號 |
Y-JPX-LN series |
|
芯片性能要點 |
|
|
工作波長 |
1500~1560nm |
|
插入損耗 |
1500~1560nm |
|
極化抑制率 |
Min：55dB;Typ：60dB |
|
驅動電壓 |
1.4V |
|
光回波損耗 |
Max：-60dB |
|
三通接頭芯片通用規范 光學特性 |
|
|
波導進程 |
質子交換 |
|
工作波長 |
偏振保持，熊貓類型 |
|
截止波長 |
Typ：1460nm，Max：1480nm |
|
分流比 |
Min：45%，Typ：50%，Max：55% |
|
射頻輸入鏈接器 |
50 Ω陰極SMA |
|
電氣特性 |
|
|
電光帶寬 |
Min：0；Max：30MHz |
|
驅動電壓 |
Push and single pass：Typ：5.7V,Max：6V |
|
Push pull and double pass：Typ：1.4V,Max：1.5V |
|
|
輸入光功率 |
Max：20dW |
訂貨信息：
Y-JPX-LN-Z-ZZ
Z = Input fiber, P : Polarisation maintaining, omit if no fiber
ZZ = Output fiber, PP : Polarisation maintaining, omit if no fibers
