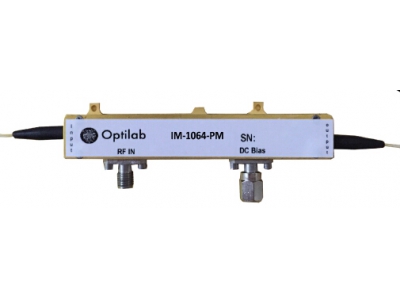

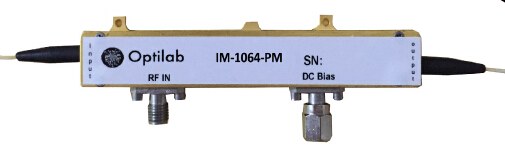

產品名稱:1064nm,鈮酸鋰強度調制器
產品簡介:
Optilab IM-1064-PM是一個20GHz強度調制器,在輸入輸出端都是采用保偏光纖。零啁啾的設計保證了信號超長途傳送。包含了完整的C波段和L波段,它可用于任何DWDM通道。特殊的E/O帶寬和高線性傳遞功能,可用于20Gb/s或者模擬RfoF傳輸達到20GHz的脈沖帶。這個應用包含了保偏光系統,模式鎖定光纖激光器和微波光學鏈接。
|
產品特點:
保偏輸入輸出
低驅動電壓
1030 -1090 nm工作波長
零啁啾
低插入損耗,高消光比
可用帶寬可達20GHz
|
應用領域:
C+L波段
TDM和WDM達到15Gb/s
模擬傳輸可達12GHz
衛星通信
光纖射頻
脈沖發生
|
指標規格:
|
通用規格
|
|
型號
|
IM-1064-PM
|
|
工作波長
|
1030 nm to 1090 nm
|
|
輸入光功率
|
70 mW typ., 100 mW max.
|
|
啁啾值
|
< 0.2 (zero chirp design)
|
|
插入損耗
|
4 dB typ., 4.5 dB max.
|
|
光回波損耗
|
≤- 45 dB max.
|
|
直流消光比
|
≥ 30 dB typ. @ DC
|
|
PRBS電氣驅動電壓
|
5.0 Vpp typ. @ 1 GHz
|
|
半波電壓(RF Port)
|
≤ 6.1 V @ 10 Gb/s
|
|
射頻輸入功率
|
26 dBm
|
|
阻抗(RF Port)
|
50 Ω typ.
|
|
S21帶寬(偏置口)
|
200 MHz min.
|
|
半波電壓(Bias Port)
|
≤ 10 V @ DC
|
|
阻抗(Bias Port)
|
100 kΩ min.
|
|
輸入/輸出光纖類型
|
PANDA - PM
|
|
輸入連接器
|
PM FC/APC, PM FC/UPC
|
|
輸出連接器
|
PM FC/APC, FC/UPC
|
|
直流輸入阻抗
|
Typ:1MΩ
|
訂購信息:
請聯系我們的銷售人員
