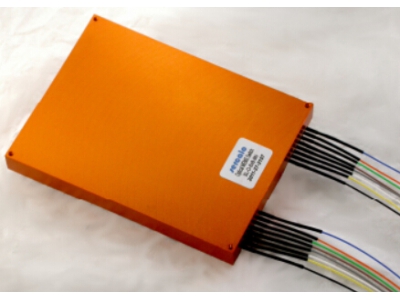

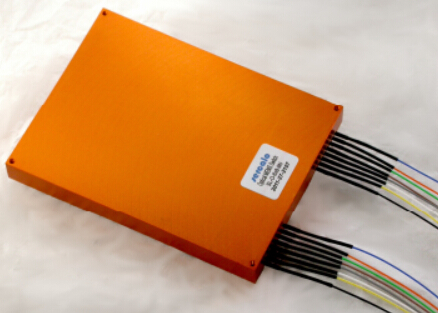

產品名稱：MEMS毫秒級 光開關Sercalo

產品簡介:

SW系列光開關是一款基于最新的MEMS（微機電系統）技術的高速微機械式光開關，用于光在兩根或多跟光纖之間快速切換，廣泛應用于光纖測試和通信儀器。該系列產品通過內部集成的微機械鏡面來控制光路。用一個靜電致動器控制，光開關的快速切換時間低于1ms而且具有非常高的串?dāng)_（大于50dB）。5V的電壓供電，另一個5V的TTL或CMOS驅動信號用來控制光開關的工作狀態。

以1x2光開關為例，當在驅動端口加載0V電壓時，光開關處于直通狀態，光直接從一個端口輸出；當加載5V電壓時，微機械鏡面將移動處于光路中間，這時光開關處于交叉狀態，光通過微機械鏡面反射從另一端口輸出。當驅動電壓重新降到0V時，光開關回到直通狀態。

因其特殊的工作機理及設計，該光開關不會出現機械耗損情況，即使切換超過109次，光開關的性能質量仍然保持恒定。該光開關可以集成多路（1x36甚至更高），也可做成矩陣形式（4 x 4, 4 x 8, 8 x 8等）。

 標準光開關：

SW系列是單模和多模光纖是既快速，非鎖定MEMS開關。他們在配置可從1×2至×32。這些開關主要用于測試和測量應用。

機械式開關的結構達到0.001 dB的重復和不顯示磨損。他們能夠使用的光纖的整個波長范圍上工作。

SW 系列開關有以下單模和多模兩種：

 特種光纖：

SN系列是快速，非鎖定MEMS開關。可從1×2，2×21×4和配置;他們是最好的選擇，其中低插入損耗和低PDL是最重要的。

SN 系列光開關:

Single Mode

SN1x2

SN1x4

SN2x2

sn1x2 PM special wavelength

sn1x4 PM special wavelength

SN系列開關也可用于各種各樣的特種單模光纖的諸如630nm，780nm，850nm，980nm和偏振保持光纖。

微型封裝，閉鎖

SX系列是快速的MEMS開關，非常小的封裝。這些開關是最適合的子系統的集成，其中成本，尺寸和性能是最關鍵的因素。

SX系列開關提供配置的1x1，1×，2×2在單模式或多模式。新的設計僅閉鎖可選擇。

SX 系列光開關有:

指標規格：

 訂購信息：請聯系我們的銷售人員
