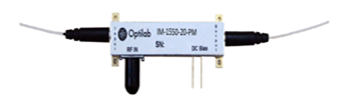

產品名稱:1550nm 30GHz鈮酸鋰保偏強度調制器
產品簡介:
Optilab IM-1550-30-PM強度調制器是專為高達30 GHz的微波鏈路,模擬調制和射頻天線遠程處理,光纖射頻。它是一種高線性度,低電壓驅動鈮酸鋰馬赫增德爾干涉儀(MZI)設計。它是一個實際的偏置穩定的鋰調制器,證明是非常穩定的很長一段時間,并具有良好的穩定性,在偏置電路,從1525納米到1610納米。它具有優良的溫度耐受范圍從30ºC + 75ºC,和低插入損耗為最大傳輸功率。IM-1550-30-PM使用偏振保持(PM)的輸入和輸出光纖,并具有獨立的射頻偏置端口。
|
產品特點:
偏置高穩定性
低驅動電壓4.5伏
1525 nm到1610 nm波長
零啁啾的設計
低插入損耗
內置光電二極管
集成偏振器
偏振保持光纖輸入和輸出
|
應用領域:
25 GHz rfof光纖
遠程天線
高頻光纖鏈路
延遲線遙測系統
儀表
微波鏈路
主動式激光
|
指標規格:
|
型號
|
IM-1550-30-PM
|
|
通用規格
|
|
工作波長
|
1525 nm to 1610 nm
|
|
輸入光功率
|
100 mW max.available
|
|
啁啾值
|
<± 0.2 (zero chirp design)
|
|
插入損耗
|
≤ 5.0 dB
|
|
光回波損耗
|
≤- 45 dB
|
|
直流消光比
|
≥ 25 dB
|
|
S 21 Bandwidth (RF Port)
|
≥ 25 GHz
|
|
11 Return Loss (RF Port)
|
≤-10 dB @ 20 GHz
|
|
半波電壓(RF Port)
|
≤ 4.5 V typ. @ 1 KHz
|
|
射頻輸入功率
|
27 dBm max.
|
|
阻抗(RF Port)
|
50 Ω typ.
|
|
S21帶寬(Bias Port)
|
500 MHz typ.
|
|
Vπ (Bias Port)
|
≤ 5 V @ 1 KHz
|
|
阻抗(Bias Port)
|
>1 MΩ
|
|
保偏響應
|
0.001 A/W typ.
|
|
模擬鏈路性能
|
|
IIP3 @7 GHz
|
29 dBm typ.
|
|
1 dB Conpression Point @10 GHz
|
15.5 dBm typ.
|
|
機械指標
|
|
操作/保存溫度
|
-30º C to +75º C/-60º C to +85º C
|
|
輸入光纖類型
|
PANDA - PM 1550
|
|
輸出光纖類型
|
PANDA - PM 1550
|
|
輸入連接器
|
PM FC/APC or PM FC/UPC
|
|
輸出連接器
|
PM FC/APC or PM FC/UPC
|
|
Crystal Orientation
|
X-cut, y-propagating
|
|
波導過程
|
Ti-indiffused
|
|
偏置口連接器
|
2 Pins
|
|
TAP PD Connector
|
2 Pins
|
|
射頻口連接器
|
V Connector
|
|
|
|
|
訂購信息:
|
IM-1550-30-PM-XX-y
|
XX:
|
TQ: Temperature Qualified -55 °C to +80 °C
|
|
|
y:
|
a: FC/APC; u:FC/UPC
|
