一、產品簡介：

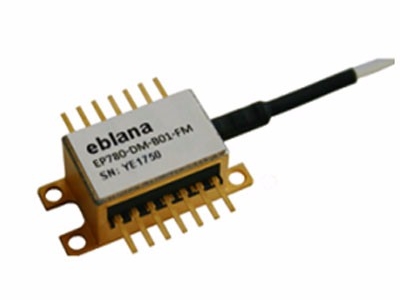

EP780-DM 激光二極管，寬范圍波長778-784nm，非常適合Rb原子鐘應用。基于離散模式（Discrete-Mode）科技研發設計而成，EP780-DM是一款價格實惠，高相干，跳模可調的激光器。
二、主要技術參數：(@25℃)
|
參數 |
最小值 |
典型值 |
最大值 |
|
中心波長（nm） |
778 |
780 |
784 |
|
波長參數（nm） |
-1 |
1 |
|
|
邊摸抑制比（dB） |
30 |
40 |
|
|
閾值電流 |
30 |
40 |
50 |
|
輸出光功率(at Iop)，mW |
10 |
12 |
- |
|
激光器線寬（MHz） |
- |
- |
2 |
|
溫度調諧（nm/℃） |
- |
0.1 |
- |
|
電流調諧（pm/mA） |
20 |
25 |
- |
|
斜率效率（mW/mA） |
0.05 |
0.125 |
- |
|
熱敏電阻（kΩ） |
9.5 |
10 |
10.5 |
|
熱敏電阻溫度系數（%/℃） |
- |
-4.4 |
- |
|
正向電流（mA) |
- |
80 |
120 |
|
正向電壓（V） |
- |
3.5 |
- |
|
TEC 電流（A） |
- |
0.5 |
1.2 |
|
反向電壓 LD（V） |
- |
- |
2 |
|
反向電壓 PD（V） |
- |
- |
20 |
|
表面溫度（℃） |
-20 |
- |
65 |
|
芯片溫度（℃） |
0 |
- |
50 |
|
存儲溫度（℃） |
-40 |
- |
85 |
備注：表面溫度 < 25 ℃ , 最大表面溫度應降低至表面溫度+40℃。
三、封裝尺寸：
