產品概述：Model200-04光纖電場傳感系統具有測試最小干擾電場的能力，輕量級光纖電纜允許的電場探頭放置方便，避免承受同軸電纜帶來的麻煩以及對測試的干擾，無源介電電場探頭。此光纖電纜允許光源和光接收器遠程開機、鎖定等功能。全光纖電光探頭電隔離保障了極好的安全性、高損傷閾值1MV/m。光纖電場傳感系統產品利用鈮酸鋰馬赫增德爾干涉儀（MZI）技術設計研發。此傳感系統封裝用于輸入光信號到輸出電信號的
產品概述：
Model 200-04光纖電場傳感系統具有測試最小干擾電場的能力，輕量級光纖電纜允許的電場探頭放置方便，避免承受同軸電纜帶來的麻煩以及對測試的干擾， 無源介電電場探頭。此光纖電纜允許光源和光接收器遠程開機、鎖定等功能。全光纖電光探頭電隔離保障了極好的安全性、高損傷閾值1 MV/m。
光纖電場傳感系統產品利用鈮酸鋰馬赫增德爾干涉儀（MZI）技術設計研發。 此傳感系統封裝用于輸入光信號到輸出電信號的儀器傳感系統。基于鈮酸鋰電光傳感探頭測試頻率范圍1-20GHz， 整個系統的帶寬取決于光接收器。

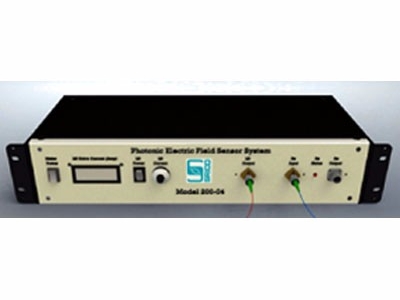

Model 200-04光纖電場傳感系統包括：電場探頭，激光/接收盒（架裝式），全雙工光纜，兩個FC/APC連接器。
主要特點：
測量最小干擾電場
輕量級光纖電纜
遠程測試、測量
遠程開機
無源電場探頭
高損傷閾值
寬操作帶寬
主要參數：
激光器 | |
工作波長 | 1550 nm |
最大驅動電流 | 300 mA |
最大輸出光功率 | 40 mW |
接收器 | |
最大輸入光功率 | 3 mW |
帶寬(-3 dB) | DC to 2 GHz |
射頻（RF）輸出阻抗 | 50 W |
雙工保偏/單模光纖跳線 | |
輸入光纖長度 (保偏光纖) | 1m |
輸出光纖長度 (單模光纖) | 1m |
電場探頭 | |
輸入光纖 (Black) | PM |
輸出光纖(Purple) | Single Mode |
探頭封裝 | 50 X 11 X 8 (mm) |
電損傷閾值 | > 1 MV/m |
系統響應 | |
標稱接收光功率 | 0 dBm |
電場探頭操作頻率范圍 | 10 Hz to 1 GHz |
靈敏度(Noise Floor) | 100 v/mper ?Hz |
電場測試范圍 | 10 V/m to 10 kV/m |
