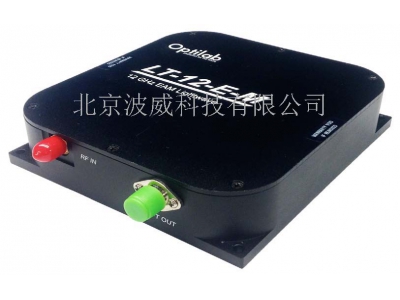

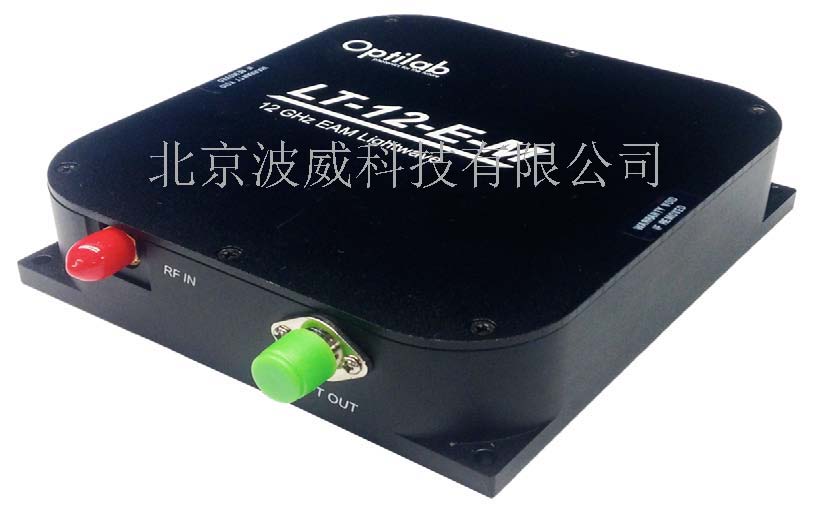

Optilab LT-12-E-M 光波發射機(LT)采用線性、電吸收調制器(EAM)。適用于光纖射頻、天線遙控和寬帶光纖射頻傳輸。這是一個易于驅動的低噪聲模塊，1550nm分布式反饋(DFB)激光二極管作為連續波(CW)光源。輸入射頻信號直接應用于EAM進行E/O轉換。緊湊,高性價比的發射機設計提供了高無雜散動態范圍和高調制帶寬。
Optilab LT-12-E-M 光波發射機(LT)采用線性、電吸收調制器(EAM)。適用于光纖射頻、天線遙控和寬帶光纖射頻傳輸。這是一個易于驅動的低噪聲模塊，1550nm分布式反饋(DFB)激光二極管作為連續
波(CW)光源。輸入射頻信號直接應用于EAM進行E/O轉換。緊湊,高性價比的發射機設計提供了高無雜散動態范圍和高調制帶寬。
LT-12-E-M可以搭配PR-12-M或PD-30用于12 GHz RFoF鏈路應用程序。
特性
?12 GHz操作帶寬
?低射頻驅動電壓
?高動態范圍
?內置10 GHz偏置t恤
?USB 2.0 /RS-485監控接口
?包含了Labview驅動程序
應用程序
?12 GHz射頻光纖
?RF/IF信號分布
?衛星天線信號分布
?寬帶延遲線和信號處理
?雷達系統鏈接
?相控干涉陣天線

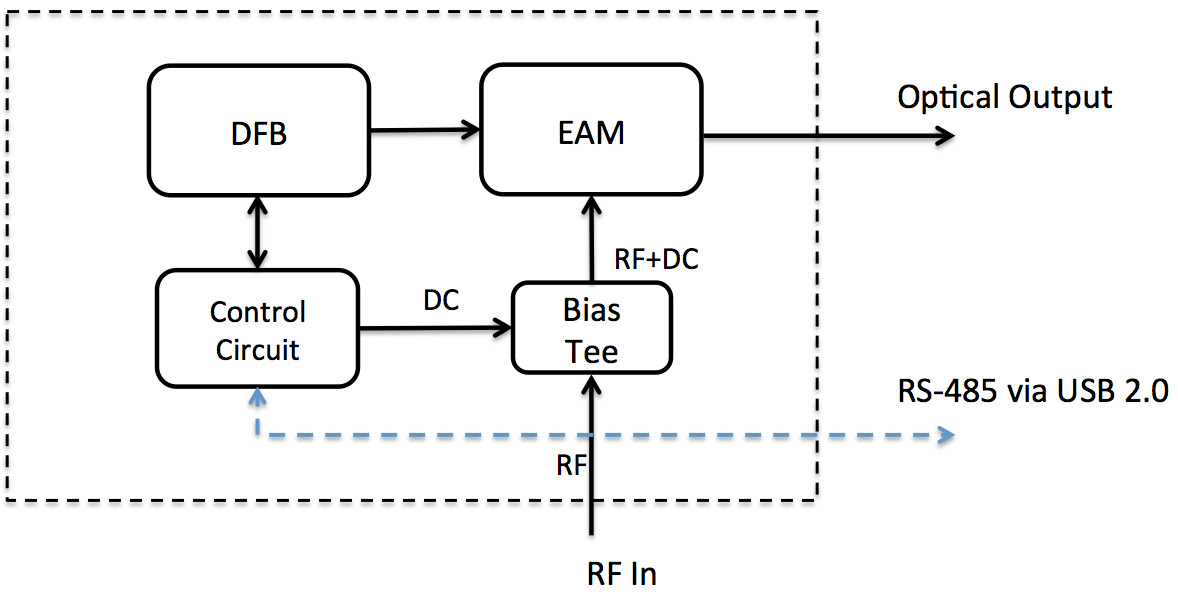

功能圖

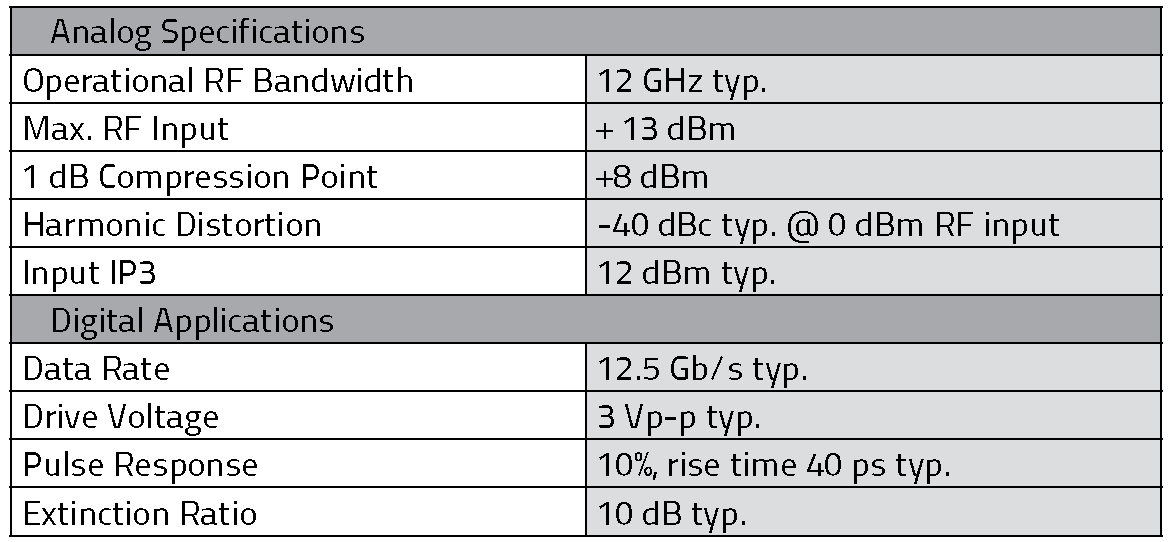

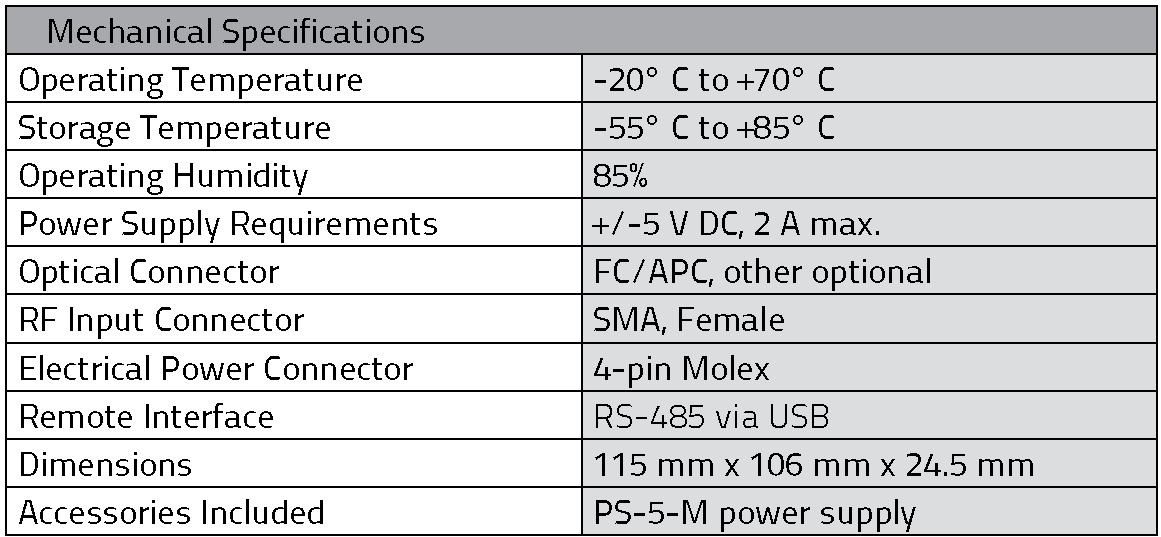

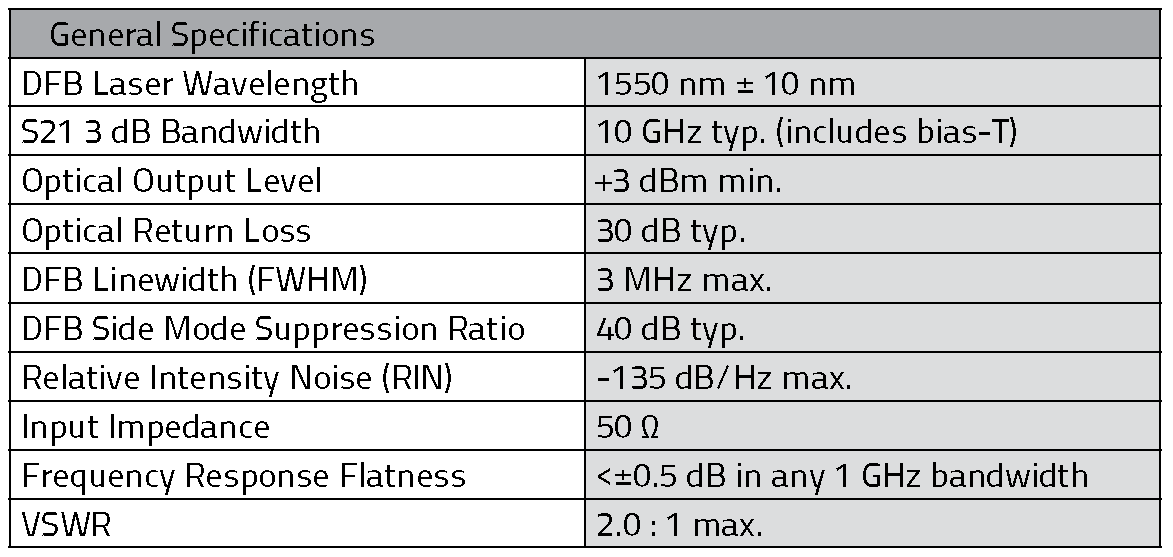

主要參數：

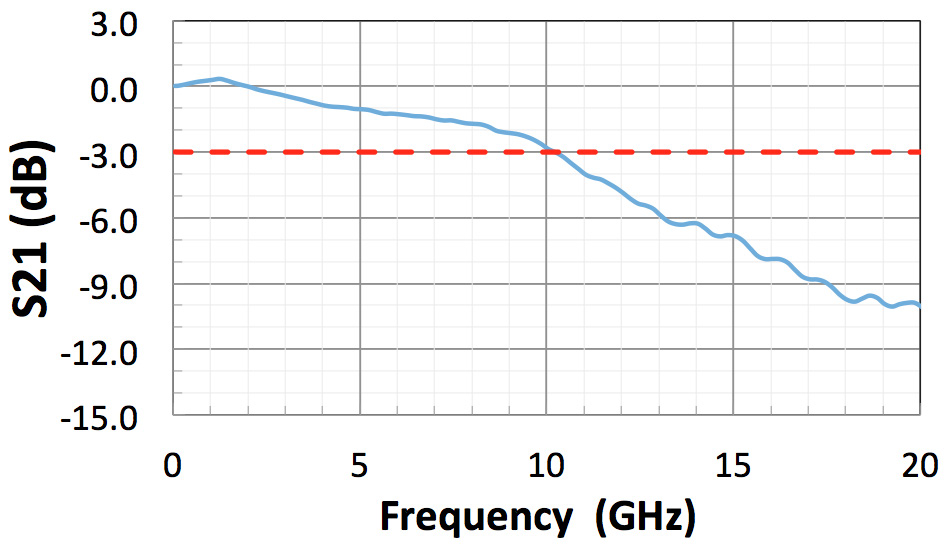

S21曲線：

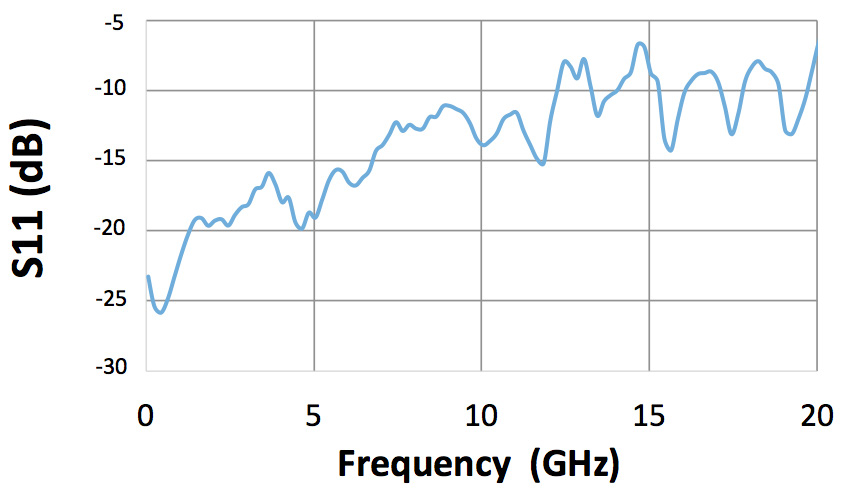

S11曲線：
1dB壓縮點曲線：

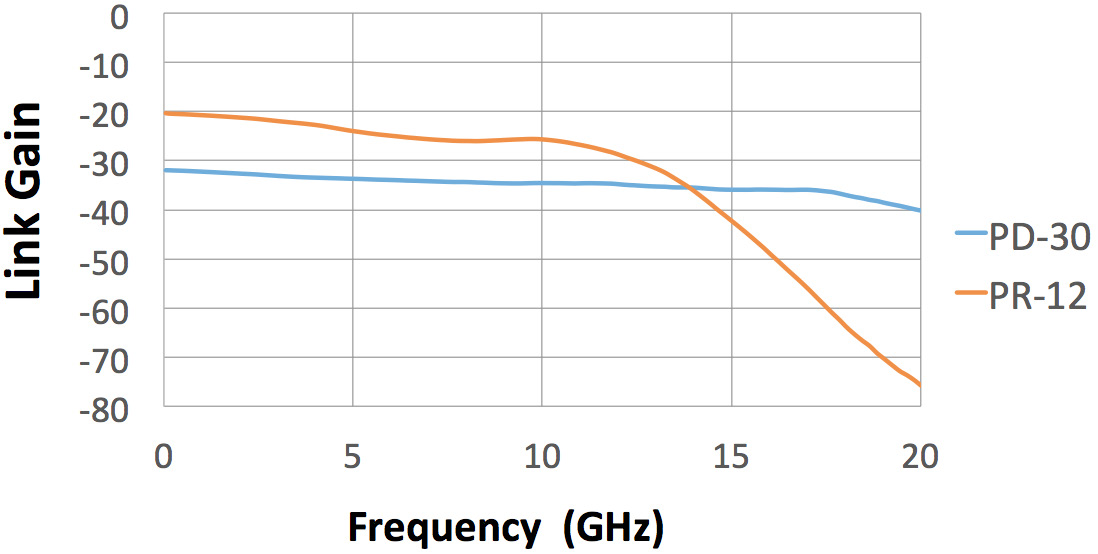

鏈路增益曲線：

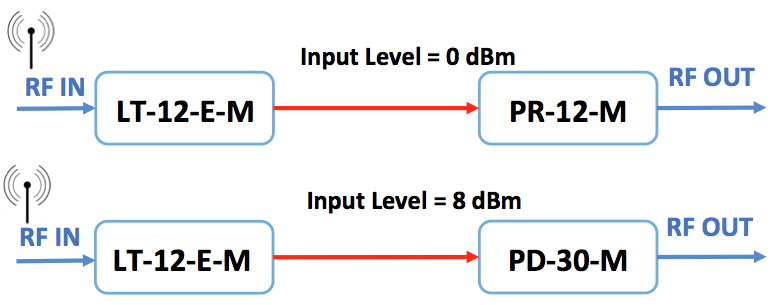

測試條件和鏈路增益測量：
LT-12-E-M Output = 3.5 dBm
Link Gain w/PR-12 = -20 dB @ 1 GHz
Link Gain w/PD-30 = -32 dB @1 GHz

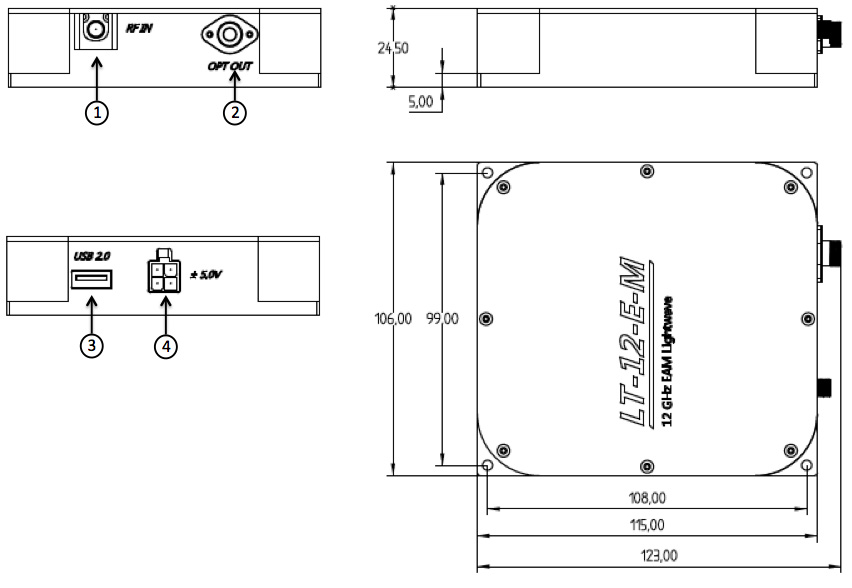

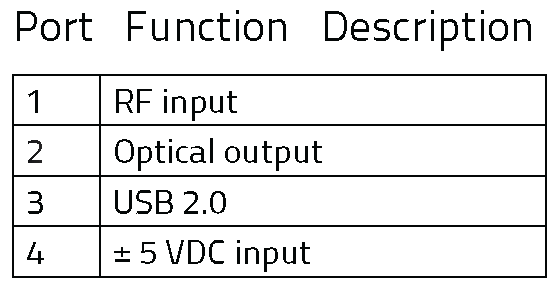

結構圖：

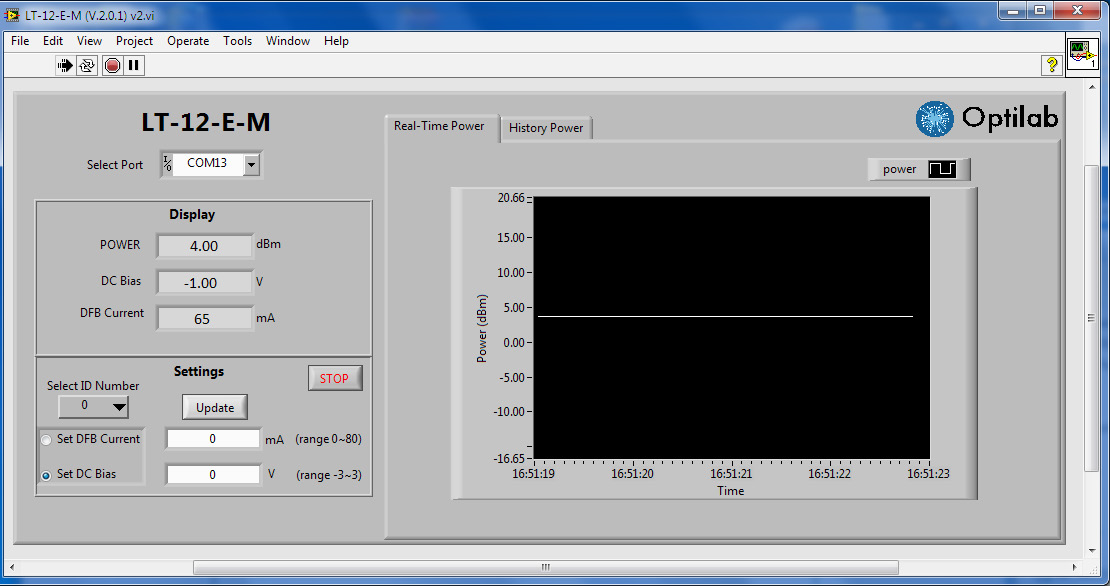

Optilab通過Labview軟件提供遠程接口，用于參數調整和狀態監測：
