產品介紹：

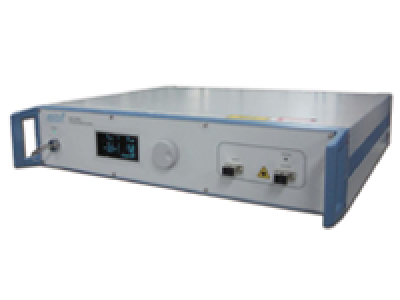

波威官方代理Alnair的LNA-220系列是一款特別設計的摻鉺光纖放大器（EDFA），具有優異的光放大性能，具有非常高的增益系數和最小的附加噪聲。接近量子極限的噪聲指數典型值3.8dB，超過50dB小信號光增益，輸入信號低至-50dBm，專用的光纖綜合放大器的設計，是LNA-220成為微弱信號放大不可或缺的光放大器。
產品特點：
l 高光信號增益＞50dB
l 超低噪聲放大
l 接近量子極限的噪聲指數（NF~3.8dB）
l 19寸 機架結構，鎖鑰匙系統操作
產品應用：
l 弱光信號提取放大
l 光學計量學
l 測試和測量
l LIDAR檢測放大器
l 量子加密應用等
產品參數：
LNA-220 主要技術指標 | 超低噪聲摻鉺光纖放大器-LNA-220系列 | ||
LNA-220-SM(單模) | LNA-220-PM(保偏) | ||
工作波長 | nm | 1530-1560 | |
飽和輸出功率@ -10dBm輸入(dBm) | 35dB版本 | ≥10 | |
40dB版本 | ≥16 | ||
輸入功率范圍 1 | dBm | -40~-10 | |
輸入功率1 @1532nm | dBm | -50~-10 | |
增益@-40dBm輸入 (全波長,dB) | 35dB版本 | ~35（≥32） | ~35（≥33） |
40dB版本 | ~42（≥40） | ~42（≥40） | |
增益@1532nm, -40dBm輸入(dB) | 35dB版本 | ~45（≥43） | ~40（≥38） |
40dB版本 | ~52（≥50） | ~52（≥50） | |
NF@-40dBm | dB | ~3.8（≤4） | ~3.2（≤3.5） |
輸入/輸出隔離度 | dB | ~30 | ~30 |
偏振相關增益PDG | dB | ~0.3（≤0.4） | - |
偏振模色散PMD | ps | ~0.3（≤0.6） | - |
偏振消光比PER | dB | - | ~22（≥20） |
光纖類型 | - | SMF-28e | Fujikura SM15-PS-U25 |
光纖連接器 | - | FC or SC, SPC or APC | |
電源(Vac) | - | AC 100-240 (50/60Hz) | |
產品尺寸 | mm | 449 x 88 x 380(W x H x D ) | |
重量 | Kg | 6 | |
其他： | 更多產品信息，請聯系波威科技！ | ||
選型說明：
LNA-220C-35-SM-FA ： 單C波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220L-35-SM-FA ： 單L波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220C-35-PM-FA ： 單C波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220L-35-PM-FA ： 單L波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220CL-35-SM-FA ： C+L波段超低噪聲摻鉺光纖放大器，35dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220CL-35-PM-FA ： C+L波段超低噪聲摻鉺光纖放大器，35dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220C-40-SM-FA ： 單C波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220L-40-SM-FA ： 單L波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220C-40-PM-FA ： 單C波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220L-40-PM-FA ： 單L波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220CL-40-SM-FA ： C+L波段超低噪聲摻鉺光纖放大器，40dB增益，單模尾纖，F(xiàn)C/APC連接器（其他可選）
LNA-220CL-40-PM-FA ： C+L波段超低噪聲摻鉺光纖放大器，40dB增益，保偏尾纖，F(xiàn)C/APC連接器（其他可選）
