產品介紹：
北京波威官方代理的法國ixblue的鈮酸鋰(LiNbO3)電光調制器產品線非常豐富，包括強度調制器和相位調制器，電光帶寬從低頻到40Gbps/40GHz高速調制器均可提供，工作波長涵蓋了800nm, 1060nm, 1300nm, 1550nm和2um。與ixblue的射頻驅動配合，調制器為科研實驗和工業系統集成提供各種合適的解決方案。

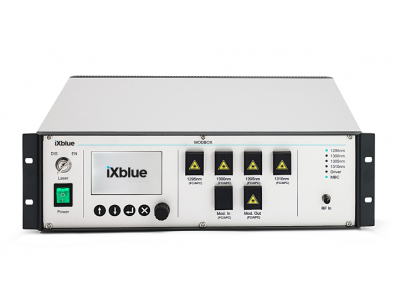

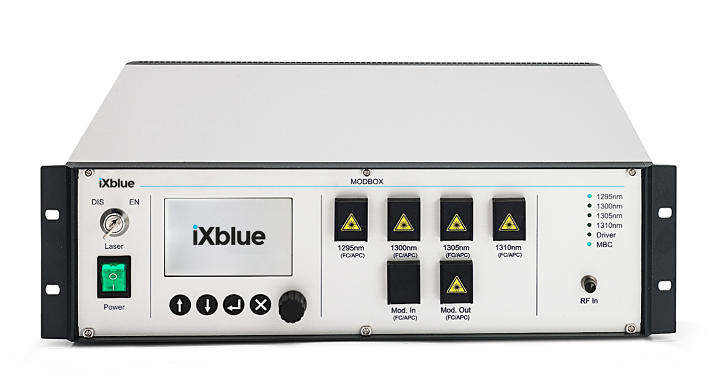

ixblue ModBox是根據客戶要求定制的一體化調制系統與激光光源。該系統包括一整套專用的調制平臺（含電源）、控制電路、光發射器（可選）與光接收器（可選）。ModBox系統可根據客戶要求定制，以滿足各種應用需求（產生脈沖、脈沖選擇、光譜展寬、模擬調制以及各種格式的數字通訊等）。
一體化鈮酸鋰調制系統與激光光源（光學脈沖發生器，光學任意波形發生器）
ModBox-TTX可調諧激光器
ModBox-TTX是一款為實驗室和產線測試設計的臺式可調諧激光光源。這款外腔激光器集合了多項光學特性：頻率分辨率低、窄線寬、光譜純度高、輸出光功率高。基于鈮酸鋰(LiNbO3)調制器，ixblue 的ModBox-TTX可選配多項調制功能，為高速調制應用提供了整體解決方案。
ModBox-TTX | ||||
Parameter | Min | Typ | Max | Unit |
Wavelength Range (A band) | 1529 | - | 1567 | nm |
Wavelength Range (C band) | 1528 | - | 1566 | nm |
Wavelength Range (L band) | 1570 | - | 1609 | nm |
Power | 7 | - | 13.5 (15.5 opt) | dBm |
光通訊應用ModBox系統
ixblue 光通訊應用ModBox系統是集成了激光發射器與光調制器，主要用作參考光發射器，可以優化光網絡中的器件。該系統也可在實驗室中用于下一代光網絡研究。得益于多種調制器方式與多種波長，ixblue 光通訊應用ModBox系統優化各項性能，如rise and fall time, jitter, eye stability等，因此該系統可觀測因為光網絡或其中元器件導致的信號損傷。
Part Number | Main Specifications | Other Specs | Options |
ModBox-1550nm-44Gbps-NRZ | 12.5 Gb/s 28 Gb/s 44 Gb/s | C and L bands | DFB Laser Tunable laser (C/L Band) Photodetector |
ModBox-1310nm-44Gbps-NRZ | 12.5 Gb/s 28 Gb/s 44 Gb/s | O band | DFB Laser Tunable laser (C/L Band) Photodetector |
ModBox-850nm-28Gbps-NRZ | 12.5 Gb/s 28 Gb/s 44 Gb/s | 850nm | DFB Laser Tunable laser (C/L Band) Photodetector |
ModBox-1550nm-12.5Gbps-DPSK | 12.5 Gb/s | C and L bands | DFB Laser Tunable laser (C/L Band) Integrated Receiver |
ModBox-QPSK | 28 Gb/s 44 Gb/s 56 Gb/s | 1550nm | DFB Laser Tunable laser (C/L Band) Integrated Receiver |
脈沖應用ModBox系統
集成了ixblue鈮酸鋰電光調制器的脈沖應用ModBox系統中具有以下特點：更短的上升沿/下降沿時間、更高的消光比、高功率激光輸出、整形或選擇出更高質量的光脈沖。該系統有多種波長選擇，可匹配不同的應用需求。ixblue ModBox-Pulse與Front End系統在全球多個高功率激光研究機構中廣泛應用，例如CEA MegaJoule, LULI, LLNL, Osaka University.
Part Number | Main Specifications | Other Specs | Options |
ModBox-Pulse | Optical Pulse Generation pulsewidth from 25ps Contrast≥ 40dB Contrast ≥ 55dB (double stage version) | 1030nm, 1053nm, 1064nm 1550nm 2um | Internal laser Internal pulse generator Internal optical receiver Short rise/fall time custom designs |
ModBox Pulse Shaping | Tempoiral shaping of optical pulses Pulsewidth from 25pcs Contrast≥ 40dB Contrast ≥ 55dB (double stage version) | 1030nm, 1053nm, 1064nm 1550nm 2um | Laser source Optical amplifier AWG |
ModBox Pulse Picker | Selection of optical pulses within an incoming pulse train Repetition rate: DC-10GHz | 790nm, 850nm 1030nm, 1053nm, 1064nm 1550nm 1310nm 2um | Electrical pulse generator |
ModBox-Laser-Front-End | Complete front end laser system with | 1030nm, 1053nm, 1064nm 1550nm
| Arbitrary Waveform Generator Delay Generator Laser Source Optical amplifier ModBox Spectral Broadening |
ModBox Spectral Broadening | Spectral broadening by generation of multiple side bands Broadening up to 2nm (@1064nm) | 1030nm, 1053nm, 1064nm 1550nm 2um | |
ModBox-DER | Dynamic Extinction Ratio measurement of High Extinction Ratio Optical Pulses DER up to 50 dB | 1030nm, 1053nm, 1064nm 1550nm | |
ModBox-Pulse-1570/1064-TX | 1570/1064nm Optical Pulse Generation | Internal laser sources |
光譜展寬應用ModBox系統
ModBox-SpectralBroadening-1053是通過高效的鈮酸鋰(LiNbO3)相位調制器對窄帶光源的相位進行調制從而擴寬其光譜。
ModBox-SpectralBroadening-1053 | ||||
Parameter | Min | Typ | Max | Unit |
Spectral Broadening | 0.5 | - | - | nm |
Pulse Repetition Rate | - | - | 200 | kHz |
基于鈮酸鋰Dual Mach-Zehnder調制器的超高分辨率可調移頻器
ixblue MODBOX-CS-SSB-1550nm是一款基于鈮酸鋰IQ調制器的可調移頻器。該系統能夠產生1-18GHz范圍內的單邊帶載波抑制譜。
MODBOX-CS-SSB-1550nm | ||||
Parameter | Min | Typ | Max | Unit |
Wavelength of operation | 1520 | - | 1620 | nm |
Frequency Shift | 1 | - | 20 | GHz |
