產品介紹：

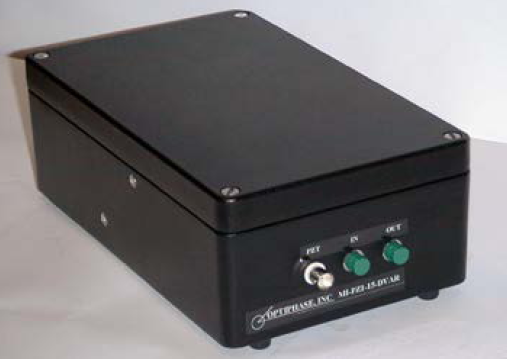

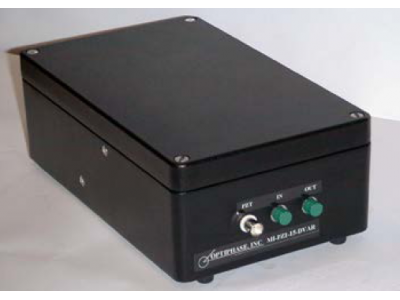

北京波威官方提供的OPTIPHASE光纖干涉儀用于精密測試和測量?jī)x器以及光纖傳感系統。產品由OPTIPHASE研發的PZ1低剖面光纖拉伸器驅動，通過一個前面板BNC連接器進行增強調制。邁克爾遜干涉儀和馬赫-曾德爾干涉儀的波長從1064納米到1550納米不等。每個干涉儀都有一個“零米”路徑不匹配，這為改變延遲長度以適應不同的測試應用提供了靈活性。標準長度是50米。如有其它需求，可以根據用戶需要定制干涉儀。
典型應用：
l 激光頻率/相位噪聲測試
l 干涉?zhèn)鞲心M仿真
l 路徑不平衡干涉儀
參數指標
型號 | MFI-10-50 | MFI-13-50 | MFI-15-50 | MZI-10-50 | MZI-13-50 | MZI-15-50 |
操作波長 | 1064 nm | 1310 nm | 1550 nm | 1064 nm | 1310 nm | 1550 nm |
調制參數 | ||||||
調制常數 | 2.5 rad/V | 2.0 rad/V | 1.6 rad/V | 1.2 rad/V | 1.0 rad/V | 0.8 rad/V |
最大電壓范圍 | ± 500V [off resonance, 1000V P-P] | |||||
最大頻率范圍 | See chart page 2, specified at 1550 nm | |||||
調制接口 | BNC | BNC | ||||
Path Mismatch (Without delay) | Zero meter +/- 10 cm | Zero meter +/- 10 cm | ||||
光纖型號 | HI-1060 | SMF28e+ | HI-1060 | SMF28e+ | ||
光纖接口 | FC/APC | FC/APC | ||||
光功率限制 | 250 mW | 500 mW | ||||
尺寸&重量 | 10.2”L X 6.3”W X 3.5H”; 6 lbs. | 10.2”L X 6.3”W X 3.5”H; 6 lbs. | ||||
Delay Coil | ||||||
延遲長度區間 | 0.5 meters to 1,000 meters | 0.5 meters to 1,000 meters | ||||
標準長度 | 50 meters | 50 meters | ||||
光纖型號 | HI-1060 | SMF28e+ | HI-1060 | SMF28e+ | ||
接口 | FC/APC | FC/APC | ||||
可選的Delay Coils | Substitute “50” in the model number with desired length in meters | |||||
