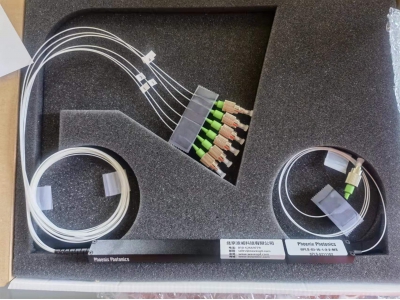

全光纖光子燈籠
產品概述:
該光子燈籠提供了一個單組件多路復用器/解復用器，用于使用少數模式光纖(FMFs)的模式分復用。與其他方法不同的是，光子燈籠是在與光纖傳輸相同的介質中制造的，并在單一組件、緊湊格式中提供最佳性能。鳳凰利用內部專有技術制造的燈籠，提供最好的性能。可在3或6光纖輸入燈是兼容的商業可用的FMF。
產品特點:
3或6條輸入光纖
緊湊的設計
定制的纖維設計
良好的MDL
低損耗
產品詳細信息：

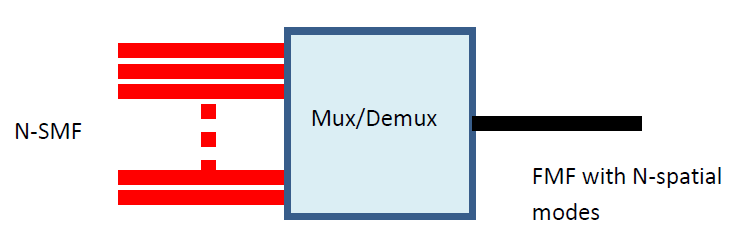

全光纖光子燈籠是一種絕熱錐度，從輸入光纖到輸出時波導所支持的模式的過渡損耗很低。通常，錐度輸出FMF與系統FMF不匹配，這將產生插入損耗(IL)和模式相關損耗(MDL)。因此，模式匹配對于從單模態濾波器到系統單模態濾波器的性能優化具有重要意義。在鳳凰光子燈籠中包含了多模錐度輸出與傳輸FMF之間的匹配。
.jpg "北京波威科技有限公司")
| Parameter | 3-port fiber lantern | 6-port fiber lantern | |
| No. of input fibers | 3 | 6 | |
| Input fiber | Corning SMF28 | Corning SMF28 | |
| Connectors | Optional – please specify | Optional – please specify | |
| Output fiber1 | OFS two mode graded index | OFS four mode graded index | |
| Fiber coating | 245mm acrylate | 245mm acrylate | |
| Insertion loss before FMF fanout2 | dB | Typically 0.5,<0.8 (max) | Typically 0.5,<0.8 (max) |
| Insertion loss after FMF fanout2 | dB | Typically 2.0,<2.5(max) | Typically 3.0,<4.0 (max) |
| Mode dependent loss (MDL)3 | dB | <2.0 (max) | <3.0 (max) |
| Polarization dependent loss | dB | <0.5 (max) | <0.5 (max) |
| Wavelength range | nm | 1450 - 1620 | 1450 - 1620 |
1 Alternative FMF fiber can be offered
2 Maximum across all fibers, excluding connectors
3 Maximum MDL across all fibers
