100GHz-DP-QPSK相干光纖通信
2017-03-22 17:31:56
波威公司
2147483647

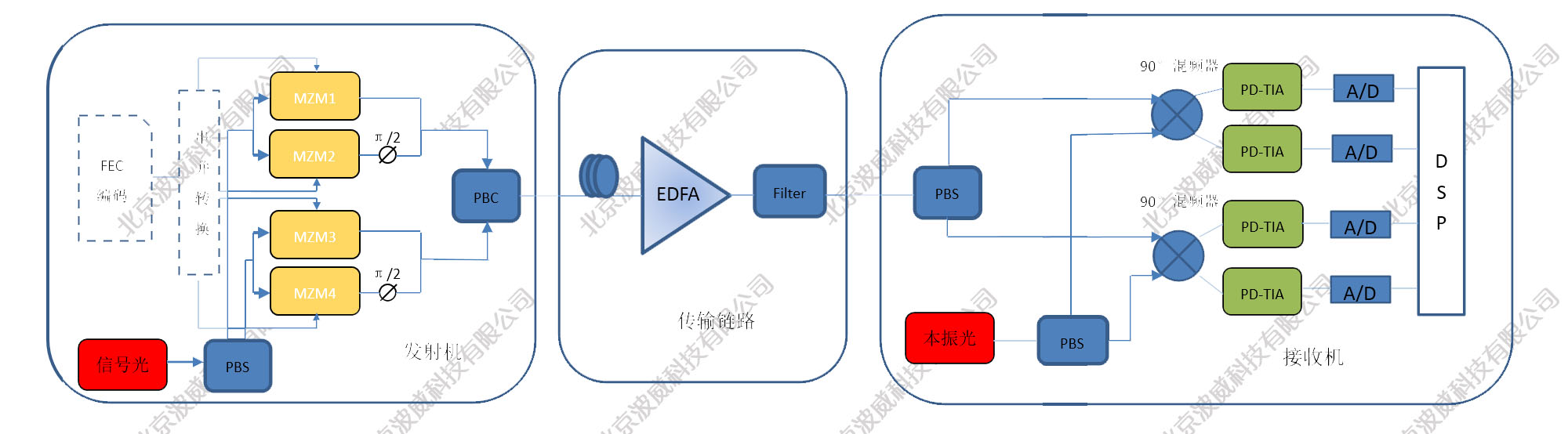

在100G相干光模塊的設計中,憑借相對于其他方式的高OSNR和靈敏度等優點,DP-(D)QPSK逐漸成為業界的主流。面對特征各異的傳輸碼型,在綜合考慮其傳輸系統各項參數的基礎上,傳輸距離、通道間隔、兼容性、模塊化和成本等成為了碼型選擇的主要考慮因素。下圖為簡單的相干通信結構圖。
.jpg)
| 器件名稱 | 品牌 | 重點參數 |
備注 |
| 窄線寬光源 |
RIO/Orbits/Optilab/EM4 Denselight/EMcort |
窄線寬，線寬小于400Hz 高功率，模塊化，易集成，小尺寸，保偏輸出 |
|
| DP-QPSK-MZM雙平行鈮酸鋰調制器 |
Eospace/Photline/富士通 住友/Oclaro/Optilab |
高帶寬，高消光比，低插損，低Vπ，參數可定制，小體積，易集成，保偏輸出，低啁啾 | |
| 射頻放大器 |
Photline/JDSU/CENTELLAX/TriQuint/ SHF/橫河/BBN/NARDA/Cernex Herotek |
RF輸出>7V,GPPO接口 | |
| EDFA摻餌光纖放大器 |
Amonics/Calmar/Optilab Fiberlabs/Opto-link |
低噪聲，高增益，高輸出，臺式，模塊，器件可選 | |
| DCM色散補償模塊 | 低插損，多通道 | ||
| 100GHz-Coherent receiver 100GHz相干接收機 | Picometrix/Finisar/U2T/NEL | 高靈敏/高響應 |
